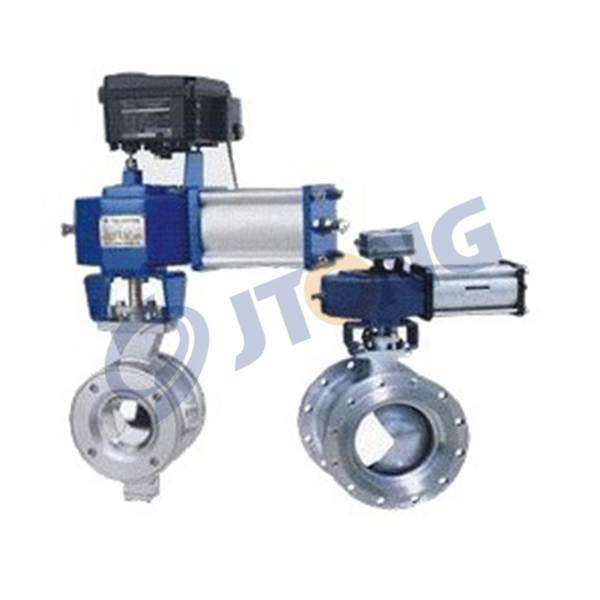

气动v型调节球阀(法兰式、对夹式)
是引进国外先进技术制造的一种新型球阀。采用板簧加截的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。v型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。
气动v型调节球阀 技术参数
阀类 | 传动方式 | 连结形式 | 结构形式 | 密封面 | 公称压力（mpa） | 阀体材料 |
球阀 | 6-气动 | 法兰式 对夹式 | v型固定球 | f-氟塑料 | 1.6 | 按表内阀体 |
公称通径dn(mm) | 15-300 | |||||
材料材料代号 | c | p | r | |||
主 | 阀体 | wcb | zg1cr18ni9ti | zg0cr18ni12mo2ti | ||
球板 | 2cr13 | zg1cr18ni9ti | zg0cr18ni12mo2ti | |||
阀杆 | 2cr13 | 1cr18ni9ti | 0cr18ni12mo2ti | |||
密封圈 | 硬质合金 聚四氟乙烯 | |||||
填料 | 聚四氟乙烯 柔性石墨 | |||||
适用 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
适用温度 | -28℃～400℃ | -28℃～250℃ | ||||
控制型式 | 双作用/单作用 | |||||
作用型式 | 切断/调节 | |||||
输入信号 | 电信号：0～10ma、-4～10ma 气信号20～100kpa | |||||
回信电压 | ac220v/dc24v | |||||
工作介质 | 净化压缩压气 | |||||
执行器 | 型号 | gt系列、hy系列、aw系列、zsh系列 | ||||
气源压力 | 0.4～0.7mpa | |||||
气动v型调节球阀 主要外形尺寸
公称通dn(mm) | 尺 寸(mm) | 执行器型号 | ||||||||||
h | h1 | 对夹式 | 法兰式 | |||||||||
d | l | l1 | d | d1 | d2 | p | l | z-φd | ||||
25 | 320 | 57 | 64 | 50 | 25 | 110 | 85 | 65 | 14 | 102 | 4-14 | 可选配gtd/gte、 |
40 | 400 | 63 | 82 | 60 | 25 | 145 | 110 | 85 | 16 | 114 | 4-18 | |
50 | 450 | 92 | 100 | 75 | 32 | 160 | 125 | 110 | 16 | 124 | 4-18 | |
65 | 450 | 100 | 120 | 85 | 38 | 180 | 145 | 120 | 18 | 145 | 4-18 | |
80 | 465 | 108 | 131 | 100 | 45 | 195 | 160 | 135 | 20 | 165 | 8-18 | |
100 | 500 | 117 | 158 | 115 | 50 | 215 | 180 | 155 | 20 | 194 | 8-18 | |
125 | 550 | 140 | 180 | 135 | 55 | 245 | 210 | 185 | 22 | 213 | 8-18 | |
150 | 610 | 177 | 216 | 160 | 65 | 280 | 240 | 210 | 24 | 229 | 8-23 | |
200 | 710 | 200 | 268 | 200 | 80 | 335 | 295 | 265 | 26 | 246 | 12-23 | |
250 | 850 | 252 | 326 | 240 | 92 | 405 | 355 | 320 | 30 | 297 | 12-25 | |
300 | 950 | 270 | 460 | 410 | 375 | 30 | 338 | 12-25 | ||||
