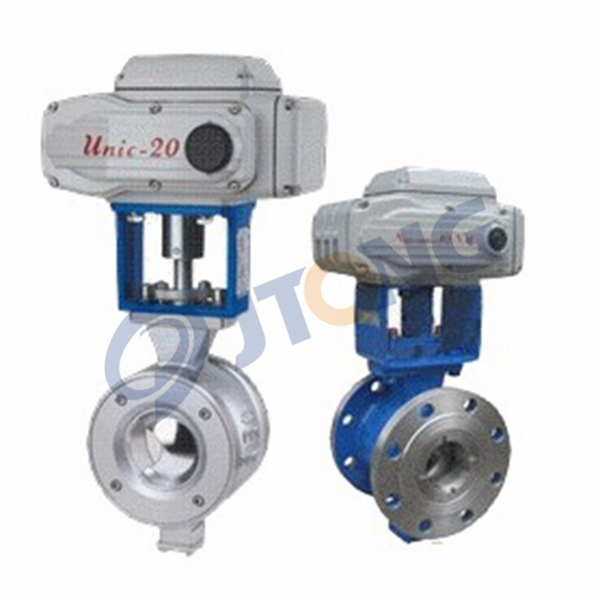

电动v型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。

v型调节球阀厂家

特点

（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；

（２）具有一个ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的准确性；

（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ｐｔｆｅ杯形或是ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；

（４）当阀门关闭时，ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
用途

电动v型球阀适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置unic、psq、hq、dhl等型号电子式电动执行机构或gtx、al等气动活塞式执行机构。

电动v型调节球阀压力试验/零件材料

公称通径dn(mm)			25～400
公称压力pn(mpa)			1.6～6.4
公称压力ps(mpa)		强度试验	2.4～9.6
		密封试验	1.76～7.0
材料代号			c	p	r
主要零件	阀体		wcb	zg1cr18ni9ti	zgocr18ni12mo2ti
	球杆		2cr13	zg1cr18ni9ti	zg0cr18ni12mo2ti
	阀杆		2cr13	1cr18ni9ti	0cr18ni12mo2ti
	密封圈		聚四氟乙烯、不锈钢、硬质合金
	填料		聚四氟乙烯、柔性石墨
适用工况	适用介质		水,蒸汽,油品	硝酸类	醋酸类
	适用温度		-28～400℃	-28～500℃
执行器	型号		ch、3410r、unic、psq、hq、dhl等系列电子式电动执行机构
连接形式			对夹式、法兰式，法兰按jb79-59标准

电动v型调节球阀产品性能

基本误差	回差	死区	输入信号	输出信号
全行程的 ≤±2%	全行程的 ≤±2%	全行程的 ≤0.8%	4～20madc	4～20madc

电动v型调节球阀技术参数

电动v型调节球阀外形尺寸
