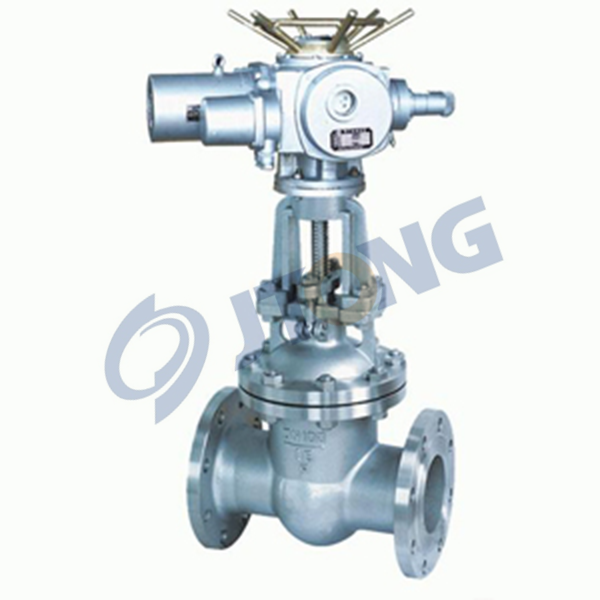

z941h/y/w电动法兰闸阀适用于公称压力pn1.6～16.0mpa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
结构与特点
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
电动法兰闸阀 应用规范
设计与制造 | gb/t12234 | |
连接端尺寸 | 结构长度 | gb/t12221 |
法兰尺寸 | jb79 | |
检验与试验 | jb/t9092 | |
材 料 | 碳钢 | gb/t12229 |
不锈钢 | gb/t12230 | |
标 志 | gb/t12220 | |
供 货 | jb/t7928 | |
电动法兰闸阀 主要零件材料
阀体 | 阀盖 | 阀板 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度 |
wcb | wcb d507mo | d577 | 2crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
zglcr5mo | zglcr5m0 | 1crl8ni9 | 25cr2m01va | 柔性石墨 | 水、油品、蒸汽 | 550 | |
zglcrl8ni9ti | crl了ni2 | 1crl8ni9 | 1crl8ni9ti | ptfe | 硝酸类、碱类 | 200 | |
zg00crl7nil4m02 | 316l | 316l stel1ite6 | 316l | ptfe | 尿素、甲铵液、磷酸 | 200 | |

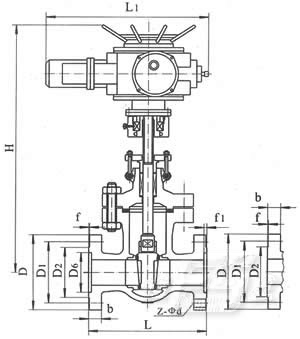

电动法兰闸阀 主要外形尺寸
公称压力 | 公称通径 | 标准值 | 参考值 | 电装型号 | ||||||||||
l | d | d1 | d2 | d6 | b | f | f1 | z-φd | l1 | h | 质量(kg) | |||
1.6 | 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 590 | 678 | 90 | dzwl0a | ||
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 590 | 693 | 96 | dzwl5a | |||
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 590 | 755 | 108 | dzw20a | |||
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 590 | 820 | 126 | dzw20a | |||
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 590 | 994 | 199 | dzw20a | |||
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 590 | 1138 | 254 | dzw30a | |||
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 810 | 1409 | 310 | dzw45a | |||
300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 810 | 1588 | 391 | dzw60 | |||
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-φ25 | 830 | 1755 | 729 | dzw90 | |||
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-φ30 | 830 | 1902 | 992 | dzwl20 | |||
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-φ30 | 870 | 214l | 1168 | dzwl80 | |||
500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-φ34 | 870 | 2276 | 1222 | dzw250 | |||
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-φ41 | 870 | 2474 | 1376 | dzw250 | |||
2.5 | 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 590 | 678 | 95 | dzwl0a | ||
65 | 265 | 180 | 145 | 120 | 22 | 3 | 4-φ18 | 590 | 693 | 99 | dzwl5a | |||
80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 590 | 755 | 113 | dzw20a | |||
100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 590 | 820 | 132 | dzw20a | |||
150 | 350 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 590 | 934 | 206 | dzw30a | |||
200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 590 | 1138 | 257 | dzw30a | |||
250 | 450 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 810 | 1409 | 317 | dzw45a | |||
300 | 500 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 810 | 1588 | 412 | dzw60a | |||
350 | 550 | 550 | 490 | 448 | 44 | 4 | 16-φ34 | 830 | 1750 | 750 | dzw90 | |||
400 | 600 | 610 | 550 | 505 | 48 | 4 | 16-φ34 | 830 | 1902 | 1042 | dzwl20 | |||
450 | 650 | 660 | 600 | 555 | 50 | 4 | 20-φ34 | 870 | 2141 | 1275 | dzwl20 | |||
500 | 700 | 730 | 660 | 610 | 52 | 4 | 20-φ41 | 870 | 2276 | 1420 | dzwl80 | |||
600 | 800 | 840 | 770 | 718 | 56 | 5 | 20-φ41 | 870 | 2474 | 1522 | dzw250 | |||
