焊接闸阀是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。 流体阻力小 , 密封面受介质的忡刷和侵蚀小。 开闭较省力。介质流向不受限制 , 不扰流、不降低压力。 形体简单 , 结构长度短，制造工艺性好，适用范围广。
阀类 | 传动方式 | 连接形式 | 结构形式 | 密封面 | 公称压力 | 阀体材料 |
闸阀 | 伞齿轮 | 焊接 | 弹性闸板 | d802/d812 | p54100v、p54140v | wcb-c zgcr5mo |
说明：z60y-p54160v dn25手动电站闸阀，焊接连接弹性闸板，密封面硬质合金，540℃以下公称压力16.0mpa阀体为铬钼钢。
焊接闸阀 技术参数
产品型号 | z60y-160 | z60y-p54100v | |||||||
z60y-200 | z60y-p54140v | ||||||||
z60y-250 | z60y-p54170v | ||||||||
z60y-320 | z60y-p57170v | ||||||||
伞齿轮传动闸阀在型号“z”后插入“5”为z560y | |||||||||
公称通径（dn/mm） | 15～50、（21"～16"）2
| ||||||||
适用温度/℃ | ≤425 | ≤552 | ≤593 | ≤550 | |||||
适用介质 | 水、蒸汽、气体、石油产品 | ||||||||
试验压力（mpa） | 公称压力pn/mpa | 16.0 | 20.0 | 25.0 | 32.0 | p54100v | p54140v | p54170v | p54170v |
强度试验 | 24 | 30 | 37.5 | 48 | 30 | 42 | 48 | 6.3 | |
密封试验 | 17.6 | 22 | 27.5 | 35.1 | 11 | 15.4 | 17.8 | 18 | |

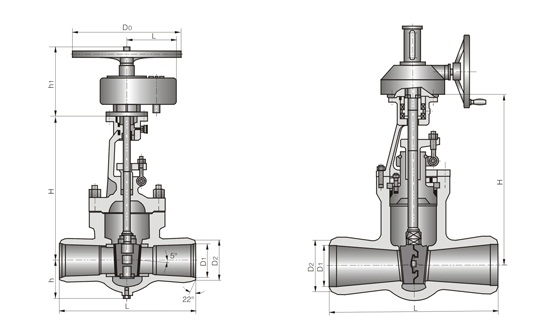

焊接闸阀 外形尺寸 国标电站（手动）
公称压力 | 公称通径 | 外形尺寸及连接尺寸（mm） | ||||
l | d | l1 | d | h | ||
16.0 | 15 | 90 | 23 | 10 | 13 | 182 |
20 | 110 | 29 | 11 | 18 | 210 | |
25 | 120 | 35 | 12 | 23 | 235 | |
32 | 130 | 43 | 14 | 28 | 258 | |
40 | 150 | 49 | 15 | 36 | 285 | |
50 | 170 | 61 | 16 | 45 | 338 | |
20.0 | 15 | 90 | 23 | 10 | 13 | 182 |
20 | 110 | 29 | 11 | 18 | 210 | |
25 | 120 | 35 | 12 | 23 | 235 | |
32 | 130 | 43 | 14 | 28 | 258 | |
40 | 150 | 49 | 15 | 36 | 285 | |
50 | 170 | 61 | 16 | 45 | 338 | |
25.0 | 15 | 90 | 23 | 10 | 13 | 182 |
20 | 110 | 29 | 11 | 18 | 210 | |
25 | 120 | 35 | 12 | 23 | 235 | |
32 | 130 | 43 | 14 | 28 | 258 | |
40 | 150 | 49 | 15 | 36 | 285 | |
50 | 170 | 61 | 16 | 45 | 338 | |
焊接闸阀磅级电站（手动）
型号 | 规格in | 外形尺寸及连接尺寸（mm） | ||
d | l | h | ||
z60y-1500lb | 212
| 56 | 254 | 671 |
3 | 64 | 305 | 692 | |
4 | 84 | 406 | 790 | |
5 | 100 | 483 | 875 | |
6 | 126 | 559 | 1055 | |
8 | 158 | 711 | 1148 | |
z60y-2000lb | 212
| 50 | 330 | 640 |
3 | 60 | 368 | 690 | |
4 | 80 | 457 | 806 | |
5 | 96 | 533 | 980 | |
6 | 118 | 610 | 1090 | |
z60y-2000lb | 212
| 46 | 330 | 639 |
3 | 54 | 368 | 680 | |
4 | 70 | 457 | 805 | |
5 | 86 | 533 | 965 | |
6 | 104 | 610 | 1070 | |
z60y-3500lb | 3 | 44 | 440 | 745 |
4 | 56 | 540 | 860 | |
焊接闸阀磅级电站（伞齿轮）
型号 | 规格in | 外形尺寸及连接尺寸（mm） | ||
d | l | h | ||
z560y-1500lb | 8 | 158 | 711 | 813 |
10 | 200 | 864 | 998 | |
12 | 250 | 991 | 1156 | |
14 | 280 | 1067 | 1287 | |
16 | 318 | 1194 | 1413 | |
z560-2000lb | 8 | 148 | 762 | 935 |
10 | 180 | 914 | 1050 | |
12 | 222 | 1041 | 1150 | |
14 | 254 | 1118 | 1231 | |
16 | 294 | 1245 | 1330 | |
型号 | 规格in | 外形尺寸及连接尺寸（mm） | ||
d | l | h | ||
z560y-2500lb | 6 | 127 | 610 | 928 |
8 | 130 | 762 | 851 | |
10 | 162 | 914 | 1031 | |
12 | 210 | 1041 | 1166 | |
14 | 234 | 1118 | 1217 | |
16 | 264 | 1245 | 1381 | |
z560y-3500lb | 5 | 74 | 616 | 774 |
6 | 88 | 692 | 857 | |
8 | 116 | 846 | 1041 | |
10 | 142 | 1000 | 1197 | |
12 | 174 | 1124 | 1338 | |
