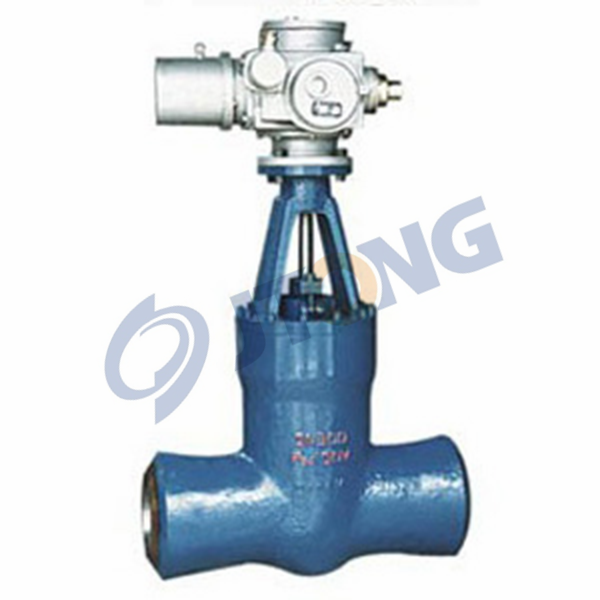

z961y-p54100v、z961y-p54140v、z961y-p54170v 型高温高压电动电站闸阀：电动、对接焊连接形式、明杆楔式刚性单闸板，阀座密封面材料为铬钼钒钢堆焊钴铬钨合金，工作压力10mpa~17mpa，阀体材料为铬钼钒钢的高温高压电站闸阀。
1、设计制造按jb/t3595等标准，可与国产设备配套使用
2、阀门中腔采用压力自紧式密封结构、密封性能好，支管两端为焊接结构。
3、闸板与阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
高温高压电动电站闸阀 引用标准
制造与验收技术条件按日本火力发电用阀门标准e101和jb/t3595-93的规定；
结构长度按e101的规定或按用户提供尺寸；
焊接坡口接电力工业管理标准78dg的规定或按用户提供尺寸。
高温高压电动电站闸阀 主要技术参数
产品型号 | 试验压力(mpa) | 工作压力(mpa) | 工作温度(℃) | 适用介质 | ||
强度试验 | 密封试验/上密封实验 | |||||
z960y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽 |
z960y-320 | 32 | 48.0 | 36.0 | - | ≤425 | |
z960y-p54100 | - | 30.0 | 22.0 | p5410 | ≤540 | 蒸汽 |
z960y-p54170 | - | 48.0 | 36.0 | p5417 | ≤540 | |
高温高压电动电站闸阀 主要零件材料
零件名称 | 材料牌号 | ||
阀体 | wcb | wc6 | wc9 |
阀板 | wcb | wc6 | wc9 |
阀盖 | 25 | 12cr1mo1va | |
阀杆 | 1cr17ni2 | 20cr1mo1va | |
阀座 | 25 | 12cr1mo1va | |
密封环 | s软钢(增强柔性石墨) | s软钢 | f软钢 |
填料 | 增强柔性石墨 | ||
支架 | wcb | wcb或wc6 | |
阀杆螺母 | 45(zcuzn25a16fe3mn3) | ||
四开环 | 1cr13 | 20cr1mova | |

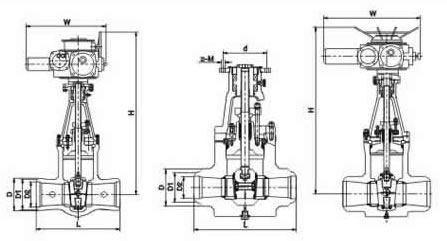

高温高压电动电站闸阀 主要外形尺寸
公称通径 | 主要外形尺寸和连接尺寸(mm) | 电动装置 | 重量(kg) | ||||
d | l | h | l1 | l2 | |||
z960y-250 | |||||||
100 | 84 | 406 | 1164 | 437 | 277 | dzw45 | 234 |
125 | 100 | 483 | 1402 | 437 | 277 | dzw60 | 343 |
175 | 158 | 711 | 1650 | 554 | 309 | dzw180 | 638 |
225 | 200 | 864 | 1650 | 554 | 309 | dzw180 | 654 |
300 | 280 | 1067 | 2106 | 764 | 398 | dzw350 | 1973 |
z960y-320 | |||||||
100 | 96 | 533 | 1236 | 437 | 277 | dzw60 | 291 |
125 | 118 | 610 | 1302 | 437 | 277 | dzw60 | 315 |
150 | 148 | 762 | 1403 | 526 | 283 | dzw90 | 672 |
175 | 148 | 762 | 1650 | 554 | 309 | dzw180 | 684 |
225 | 222 | 1041 | 1650 | 554 | 309 | dzw180 | 696 |
z960y-p54100v | |||||||
175 | 148 | 762 | 1650 | 554 | 309 | dzw180 | 683 |
225 | 222 | 1041 | 1650 | 554 | 309 | dzw180 | 704 |
250 | 222 | 1041 | 1795 | 554 | 309 | dzw180 | 1214 |
300 | 294 | 1245 | 2080 | 554 | 309 | dzw250 | 2125 |
z960y-p54170v | |||||||
125 | 98 | 630 | 1230 | 437 | 277 | dzw60 | 312 |
225 | 186 | 1060 | 1680 | 554 | 309 | dzw180 | 1401 |
300 | 278 | 1397 | 2265 | 764 | dzw500 | 2834 | |
325 | 310 | 1448 | 2265 | 690 | 398 | dzw500 | 2632 |
350 | 338 | 1550 | 2536 | 715 | dzwc-4 | ||
