一体双芯阀

ytsx66jqy45f dn50

说明书

九通集团有限公司

目　　录

一、　产品简介

二、  型号说明

三、  主要零件材料选用及适用情况

四、  标准与规范

五、  结构特点

六、  维护保养

七、  储运与安装

八、  设备清单

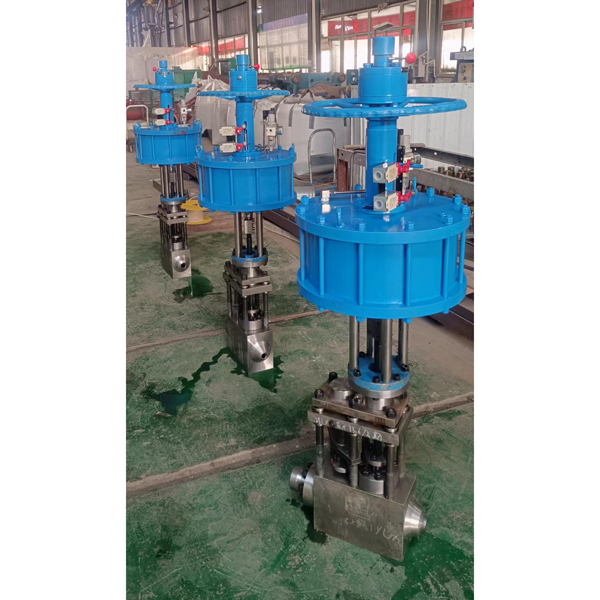

一体双芯阀

一、产品简介

随着我国国民经济的快速发展，电力工业成为我国的支柱产业。在热电厂， 主汽疏水，锅炉连排、定排，再热器疏水，高加危机疏水等高压差且极关键部位使用的阀门，易内漏、易冲刷等问题一直是设备使用部门头疼的老大难的问题，即使是花费高昂的价格采购进口品牌设备，也不能得到有效解决。我公司结合多年的高压差阀门设计经验，借鉴国内外疏水阀的发展思路，成功研制了一体双阀的新型结构，在实际使用中，体现了极佳的使用效果和超长的使用寿命。

   阀门阀体采用自由锻锻件材质，强度高，表面加工美观，锻件材质完全消除了铸件可能产生的气孔夹渣等组织缺陷，根据使用部位的温度和压力，有f91，f92，f22，f11，12cr1mov，a105等材质，阀座，阀芯，阀笼，采用不锈钢锻件，表面加工光洁度高，密封面采用堆焊司太力合金和氮化的双重硬化处理，具有良好的耐冲蚀，耐高温，抗擦伤，抗腐蚀性能。

   阀门结构设计为阀内件可拆卸结构，便于阀门检修和更换备件。

  阀门的阀体阀盖连接处，采用金属齿形垫片和自密封石墨圈双重密封的设计，对预防阀门外漏做了双保险。

二、型号说明

ytsx  6  6  j q  y     45    f   dn（口径）

                                阀体材料：c 碳钢；p 不锈钢；

                                  v铬钼钒钢；f：f91，f92

                                   压力磅级：(06:600lb，09:900lb，15：1500lb，    25：2500lb, 45:4500lb)

                                   密封材料：h 不锈钢；y 硬质合金

                                   结构形式：三偏心结构

                                   连接方式：4法兰连接，6焊接

                                   驱动方式：0手动，6气动，7液动，9电动

                                   产品类别：一体双芯阀

三、主要零件材料选用及适用情况

四、标准与规范

五、结构特点

本产品主要由一个阀门本体，两套阀芯，一个驱动机构等部分组成。

阀门进出口方向：dn50及以下：为截止阀端进，球阀端出（低进高出）

dn65及以上：为球阀端进，截止阀端出（高进低出）

阀门动作设计： 关闭时：球阀先关闭-球阀完全关闭后，截止阀再关闭。

开启时：截止阀先开启-截止阀达到开启0.25倍喉径后，球阀再关闭。

设计效果：保护截止阀作为主密封免受冲刷，用球阀作为第一道密封，截止阀作为第二道密封，整个动作过程，主密封面的开关，都是在无压差的情况下启闭。

六、维护保养

1、出厂时各部分都已根据用户要求调节设定好，一般不得随意调节改动。

2、气动阀门正常使用时无需使用手轮辅助开关，手轮作为在气源故障情况下应急使用。使用手轮操作时请参照执行机构铭牌的操作指南。

3、阀门保温包裹请勿包裹传动部位，避免传动卡涩。

4、根据使用情况，建议每三个月对传动部位喷涂润滑油。

七、储运与安装

1、运输要求包装可靠，且有防尘防雨设施，吊装过程应注意缓慢、平稳、轻放，避免因强烈撞击振荡而导致零部件受损。

2、注意防尘防雨, 本阀禁止露天存放。

3、存储超过一年以上，应重新进行压力测试后使用。

3、安装阀门时注意阀体上流向标识，按标识流向安装。

八、设备清单
