高压锻钢球阀【价格厂家生产厂家】-米乐平台

所属分类：闸截止阀系列
发布日期：2020-09-10 16:43:13

24小时免费咨询热线：15351513002

产品概述

高压锻钢球阀/q41n高压锻钢法兰球阀/q61n高压锻钢焊接球阀采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。

高压锻钢球阀根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
高压锻钢球阀采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。压力：1.6mpa-32.0mpa。

高压锻钢球阀特点

1. 本产品所有部件均为锻件

2.采用下装式阀杆,设备倒密封结构

3.采用镶嵌式阀座,阀座背后设备o型圈,确保介质不外漏

4.密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下

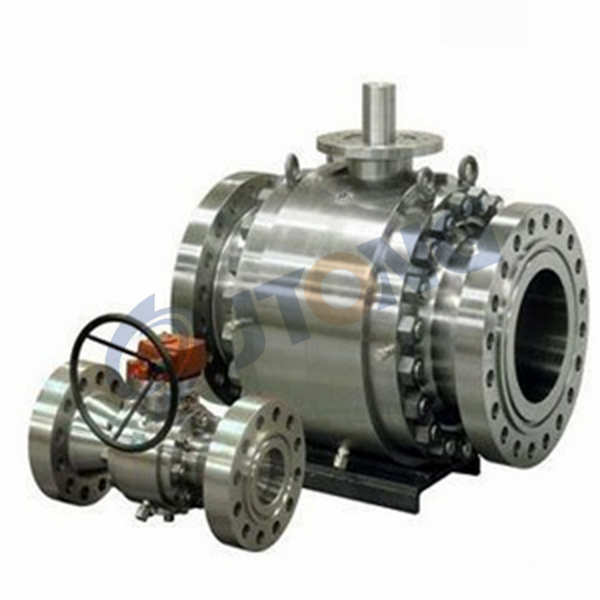

高压锻钢球阀厂家

高压锻钢法兰球阀高压锻钢焊接球阀

高压锻钢球阀主要零件材料

零件名称	阀体	法兰	阀座阀杆、球	密封圈	双头螺栓	o形圈
材料	45	35	2crl3	尼龙 1010	35crmo	丁晴橡胶

高压锻钢球阀主要性能规范

q41n高压锻钢法兰球阀

型号		q41n-160	q41n-320
公称压力 pn(mpa)		16	32
试验压力	壳体	24	48．o
(mpa)	密封(液)	17.6	35.2
	密封(气)	0.6
适用温度		-40～80
适用介质		水、油品、氦、氢、氨等

q61n高压锻钢焊接球阀

型号		q61n-160	q61n-320
公称压力 pn(mpa)		16	32
试验压力	壳体	24	48．o
(mpa)	密封(液)	17.6	35.2
	密封(气)	0.6
适用温度		-40～80
适用介质		水、油品、氦、氢、氨等

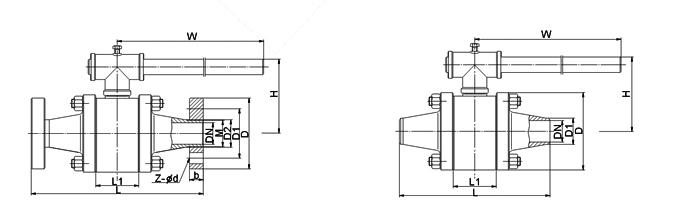

高压锻钢球阀主要外形尺寸

高压锻钢球阀厂家

q41n高压锻钢法兰球阀

型号	公称通径 dn(mm)	l	l1	d	d1	m	d2	z-φd	b	h	lo	重量 (kg)
q41n-160		210	52	95	60	m24×2	18	3-18	20	77	220	5
	15	230	62	95	60	m24×2	20	3-18	20	85	220	6
	20	240	73	105	68	m33×2	28	3-18	20	94	250	8
	25	260	77	105	68	m33×2	28	3-18	22	100	250	10
	32	300	100	115	80	m42×2	38	4-18	24	120	300	19
	40	350	110	165	115	m52×2	48	6-26	30	150	400	26
	50	400	130	165	115	m64×3	58	6-26	32	165	400	39
	65	490	140	200	145	m80×3	74	6-29	40	180	500	53
	80	580	150	225	170	m100×3	94	6-33	50	200	600	76
	100	620	178	260	195	m125×4	115	6-36	60	245	800	130
q41n-320	10	210	52	95	60	m24×2	18	3-18	20	77	220	5
	150	230	62	105	68	m33×2	28	3-18	20	85	220	6.5
	20	240	73	105	68	m33×2	28	3-18	20	94	250	8
	25	260	77	115	80	m42×2	35	4-18	25	100	250	11
	32	300	100	135	95	m48×2	41	4-22	30	120	300	21
	40	350	110	165	115	m64×2	47	6-26	35	150	400	28
	50	400	130	200	145	m80×3	70	6-29	40	165	450	41
	65	490	140	225	170	m100×3	90	6-33	50	180	500	56
	80	580	150	260	195	m125×4	112	6-36	55	200	600	79
	100	620	178	300	235	m155×4	135	8-36	65	245	800	134

q61n高压锻钢焊接球阀

型号	公称通径dn(mm)	尺寸(mm)						重量 (kg)
型号	公称通径dn(mm)	l	l1	d	d1	h	lo	16.mpa	32.0mpa
q61n-160 q61n-320	10	150	60	90	18	58	220	4	4.5
	15	170	70	100	23	62	220	4.5	5
	20	190	80	110	29	7s	250	6.5	7
	25	205	95	115	36	80	250	8	9
	32	230	110	150	43	96	300	16	18
	40	260	120	170	49	111	400	22.5	24
	50	330	140	200	61	128	400	35	38
	65	360	150	225	80	180	500	48	52
	80	380	160	270	105	200	600	67	72
	100	430	188	320	118	245	800	116	124
