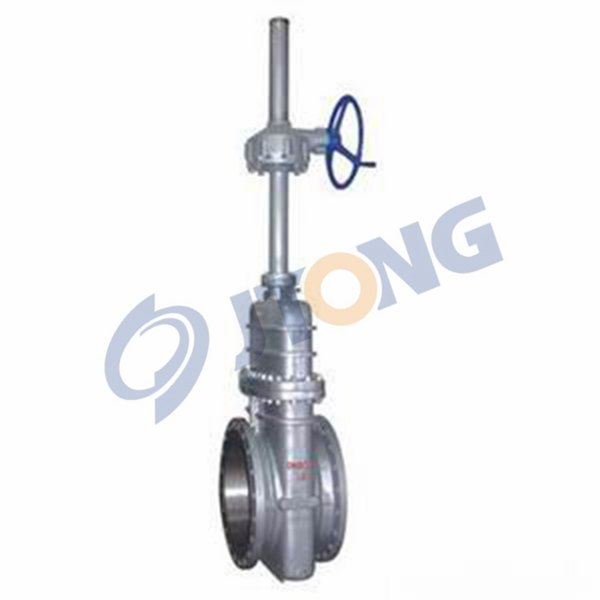

z43h/x平板闸阀广泛适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。
特点
1.本公司引进国外平板闸阀的先进技术，进行了重大改进，其结构合理，密封可靠，维护方便。
2.闸板，阀座经特殊工艺处理、喷焊硬质合金，耐磨四氟，实现双重密封。并可注油脂辅助密封双重保护，密封更可靠，使用寿命更长。
3.本阀采用无填料结构，伟动机构确保阀门启闭灵活，其启闭力矩仅为普通阀门的3/1-1/2。
4.有导流孔平板闸阀用于需要通球清管的管线，无导流孔平板闸阀用于不需要通球清管的管线上。
5.调节型平板闸阀适用于泵、站出口及其它需调节介质的管路上，调节和截断介质。
6.气动平板闸阀启闭迅速，带缓冲机构，关闭无冲击，气动，手动转换结构新颖，操作灵活，方便可靠。
7.电动平板闸阀有整体防爆型（z9b），防爆型（z9b），普通型（z9）三种，可根据用户需要选配其它型号。
设计与制造标准
设计与制造：jb/t5298 api6d
法兰尺寸：jb/t79 ansib16.5 mss sp44
压力温度：ansib16.34
结构长度：jb/t 5298 ansib16.10
对焊连接尺寸：gb/t12224 ansib16.25
检验与试验：jb/t9092 api6d

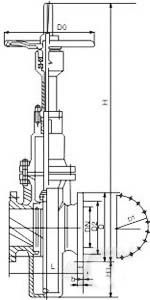

平板闸阀外形尺寸
ansi 150lb | |||||||||||||
nps | 2 | 21/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
l | 178 | 190 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
l1 | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
h | 120 | 150 | 180 | 220 | 345 | 420 | 495 | 600 | 640 | 720 | 798 | 875 | 1170 |
h1 | 475 | 535 | 600 | 700 | 910 | 1095 | 1370 | 1470 | 1730 | 1870 | 2185 | 2335 | 2815 |
h2 | 80 | 90 | 100 | 110 | 145 | 170 | 210 | 240 | 265 | 290 | 325 | 360 | 425 |
h3 | - | - | 1075 | 1240 | 1400 | 1595 | 1800 | 2090 | 2420 | 2615 | 2895 | 3160 | 3885 |
d0 | 250 | 300 | 300 | 350 | 350 | 350 | 450 | 500 | 600 | 650 | 700 | 800 | 1000 |
d1 | - | - | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 500 | 600 | 650 |
gb 1.6mpa gb 2.0mpa | |||||||||||||
dn | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
l | 178 | 190 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
l1 | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
h | 120 | 150 | 180 | 220 | 345 | 420 | 495 | 600 | 640 | 720 | 798 | 875 | 1170 |
h1 | 475 | 535 | 600 | 700 | 910 | 1095 | 1370 | 1470 | 1730 | 1870 | 2185 | 2335 | 2815 |
h2 | 80 | 90 | 100 | 110 | 145 | 170 | 210 | 240 | 265 | 290 | 325 | 360 | 425 |
h3 | - | - | 1075 | 1240 | 1400 | 1595 | 1800 | 2090 | 2420 | 2615 | 2895 | 3160 | 3885 |
d0 | 250 | 300 | 300 | 350 | 350 | 350 | 450 | 500 | 600 | 650 | 700 | 800 | 1000 |
d1 | - | - | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 500 | 600 | 650 |
ansi 400lb gb 6.4mpa | |||||||||||||
dn | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
l | 250 | 280 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 |
l1 | 292 | 330 | 356 | 406 | 495 | 597 | 673 | 762 | 826 | 902 | 978 | 1054 | 1232 |
h | 135 | 165 | 195 | 240 | 380 | 460 | 545 | 660 | 705 | 790 | 880 | 965 | 1285 |
h1 | 500 | 560 | 630 | 735 | 955 | 1150 | 1440 | 1545 | 1815 | 1965 | 2295 | 2450 | - |
h2 | - | - | 1130 | 1300 | 1470 | 1675 | 1890 | 2195 | 2540 | 2745 | 3040 | 3320 | 4080 |
h3 | 88 | 100 | 110 | 120 | 160 | 185 | 230 | 265 | 290 | 320 | 360 | 395 | 470 |
d0 | 250 | 300 | 300 | 350 | 350 | 400 | 500 | 600 | 650 | 700 | 800 | 1000 | - |
d1 | - | - | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 500 | 600 | 650 |
ansi 600lb gb 10.0mpa | |||||||||||||
dn | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 6000 |
l | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
l1 | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
h | 135 | 165 | 195 | 240 | 380 | 460 | 545 | 660 | 705 | 790 | 880 | 965 | 1285 |
h1 | 500 | 560 | 630 | 735 | 955 | 1150 | 1440 | 1545 | 1815 | 1965 | - | - | - |
h2 | - | - | 1130 | 1300 | 1470 | 1675 | 1890 | 2195 | 2540 | 2745 | 3040 | 3320 | 4080 |
h3 | 88 | 100 | 110 | 120 | 160 | 185 | 230 | 265 | 290 | 320 | 360 | 395 | 470 |
d0 | 300 | 350 | 350 | 400 | 500 | 600 | 650 | 700 | 800 | 1000 | - | - | - |
d1 | - | - | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 500 | 600 | 650 |
