陶瓷闸阀

陶瓷闸阀【价格 厂家 生产厂家】-米乐平台

  • 所属分类:闸截止阀系列
  • 发布日期:2020-09-10 10:50:23
24小时免费咨询热线:15351513002
  • 产品概述

z643tc气动单闸板陶瓷闸阀/ z644tc气动双闸板陶瓷闸阀用于电厂干灰系统仓泵进料阀,可用于高硬度的颗粒介质,也可用于矿山、造纸、化工等各类有磨损的干粉尘、水蒸气的官道上作启闭之用。公称压力1.0mpa,适应温度≤150℃。

密封面采用硬密封与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高,使用寿命是普通材料阀门的510倍。因此具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小,所以本阀为用户带来极高的经济利益。

本阀料口全流通无阻挡物,有压缩空气自动吹堵装置,卡灰、积灰现象少。

本阀采用高档曾韧结构陶瓷密封,机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。

陶瓷闸阀 结构特点

1、 以气缸为驱动装置,直接推动闸板上下运动,启闭速度快。

2、 双闸板间采用浮动连接,在介质压力作用下形成可靠的单向密封。同时浮动连接可令闸板启闭时因轴线不同心而旋转上升,使闸板与阀座间的磨擦纹路均匀分布,不会产生线装磨损,大大提高使用寿命,

3、 阀体及闸板密封面衬耐磨陶瓷,耐磨性能优越。

4、 体积小,便于运输,安装和维护。

陶瓷闸阀 工作原理

当气缸通过阀杆带动闸板下行时,闸板与阀体密封面吻合,将通道切断,即为关闭;反之则为开启。

陶瓷闸阀 安装、使用与保养

1、 安装前应将阀门清洗干净,并清除在运输过程中可能造成的缺陷。

2、  核对阀门上的标识及铭牌是否符合使用要求。

3、 本阀阀门可安装在任意角度的管道上。

4、 本阀门运行时应全开或全关,不能做节流阀使用,否则密封面将被冲刷导致加速磨损。

5、 若长期存放,应存在于干燥通风的室内,定期检查,防止生锈。

6、 运输过程中防止磕碰。

 陶瓷闸阀 应用规范

单闸板陶瓷闸阀

设计与制造

jb/t 8691

连接端尺寸

结构长度

厂商标准

法兰尺寸

厂商标准

检验与试验

gb/t jb/t8691

材料

碳钢

gb/t 12229

标志

gb/t 12220

供货

gb/t 12252

双闸板陶瓷闸阀

设计与制造

gb/t 12224

连接端尺寸

结构长度

厂商标准

法兰尺寸

jb/t 79.1

检验与试验

gb/t 9092

材料

碳钢

gb/t 12229

不锈钢

gb/t 12230

标志

gb/t 12220

供货

gb/t 12252

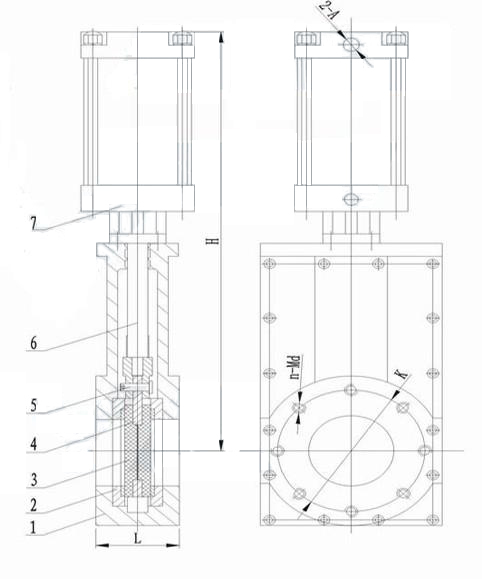

单闸板陶瓷闸阀 主要零件材料

序号

名称

材料

序号

名称

材料

1

阀体

wcb

5

销轴

gb/t 882

2

阀座

a 105 工程陶瓷

6

阀杆

q235 镀铬

3

阀板

合金钢 工程陶瓷

7

气动装置




陶瓷闸阀厂家

单闸板陶瓷闸阀 主要外形尺寸

dn

pn(10kg)

l

k

h

n-md

气缸进气孔2-a

50

10

100

125

320

4-m16

2-g1/4

65

100

145

345

4-m16

2-g1/4

80

100

160

380

8-m16

2-g1/4

100

100

180

440

8-m16

2-g1/4

125

100

210

465

8-m16

2-g1/4

150

100

240

620

8-m20

2-g1/4

200

100

295

650

8-m20

2-g1/4

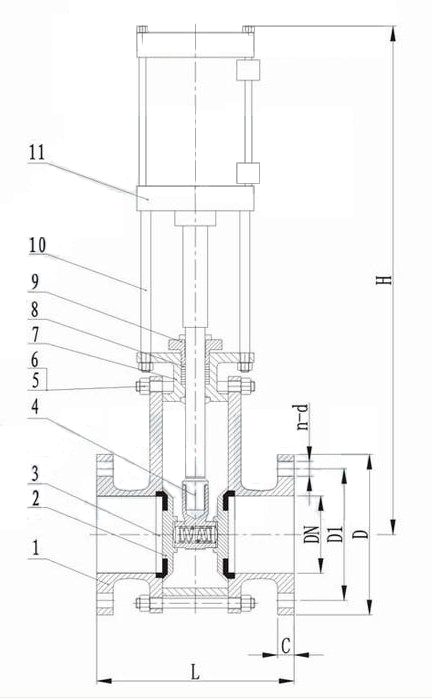

双闸板陶瓷闸阀 主要零件材料

序号

名称

材料

序号

名称

材料

1

阀体

wcb

7

中阀体

wcb

2

阀板

复合工程陶瓷

8

填料

柔性石墨

3

阀座

复合工程陶瓷

9

填料压盖

2cr13

4

阀杆

2cr13

10

支架

q235

5

双头螺栓

35crmova

11

气动装置


6

螺母

25




陶瓷闸阀厂家

双闸板陶瓷闸阀 主要外形尺寸

dn

pn(10kg)

l

d

d1

c

h

n-d

50

10

200

160

125

16

520

4-φ18

65

220

180

145

18

595

4-φ18

80

240

195

160

20

635

8-φ18

100

280

215

180

20

630

8-φ18

125

300

245

210

22

715

8-φ18

150

320

280

240

24

840

8-φ23

175

320

310

270

26

885

8-φ23

200

350

335

295

26

1155

8-φ23

250

400

405

350

30

1400

8-φ23

300

450

460

400

30

1800

12-φ23
