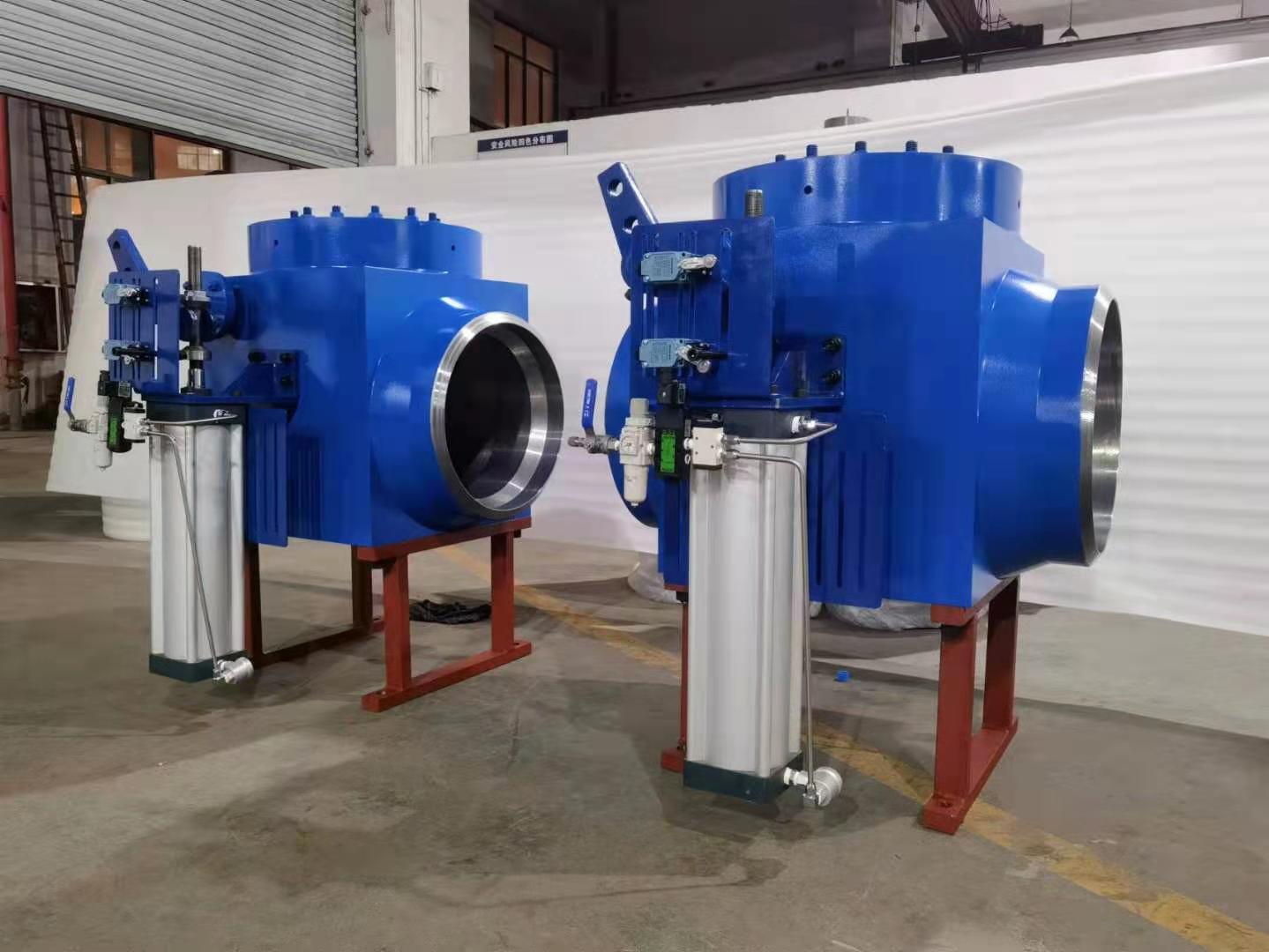

大家可能都知道,气动切断阀就是在自动化系统中执行机构中起到快速切断的作用的一种阀门,因其操作便捷,反应快速而深受业内人士的喜爱,但是在选型中就有很多人不知道怎么选择了,下面小编就带大家前来看看气动切断阀的选择知识!
一、密封面的选择
(1)球面密封:
利用阀芯的球面转动与固定的阀座小锥面相切,它们之间为线接触,这就比上述面对面密 封的效果好。华林公司推出的全功能超轻型阀、球面密封蝶阀等就是采用这一思路来制作的,其泄漏率可达10-6~10-8,高性能的三偏心蝶阀可高达10-8,以至零泄漏。
(2)面对面密封:
常见的柱塞阀芯,其密封面为60℃的小锥面,阀座也是60℃的小锥面,此小锥面的宽度通 常在0.5mm~2mm之间,要密封好就要保证两个锥面良好接触。但事实上,它始终受到加工误差的影响(如同心度、不圆度、倾斜度等),其密封效果不十分理想。这类阀的泄漏率通常为 10-4,经过仔细的研磨可达10-6,只能达到较好的密封等级。
二、结构型式的选择
双密封类调节阀(如双座阀、双密封套筒阀等)主要的缺点之一就是泄漏大。但上世纪80年代以前,由于当时较盛行套筒阀,然而,不少厂家却在套筒阀上下了很大功夫以改进结 构来降低泄漏量,使其演变成非常复杂的结构。于是,这又带来了许多不足:零件多、可靠性差、备件难、维护难、切断效果不理想等等。实际上,这是设计思路都陷入了误区,与其在阀体的“心脏”内作如此复杂的改动,倒不如通过外部调整来实现。因此,应选择单密封类调节阀。这样,密封问题、可靠性问题、维修和备件问题均被一一解决了。 此时,解决矛盾的核心转化为介质对阀的不平衡力变大的问题,解决它仅需配强的活塞执行机构、加粗阀杆即可。这种通过外部来解决的办法显然比通过内部的复杂改进要容易得多, 与其说这是办法问题,还不如说这是思路问题。 进入到九十年代,人们开始寻找结构更简单、密封更可靠的切断阀。这时,发现角行程阀比直行程阀(单座阀、套筒阀、闸阀)更具有优越性,于是产生了三偏心切断蝶阀、全功能切断阀、硬密封切断球阀。
